nexPia TLG 유선센서 (nexPia WEB - Wired)는 유류탱크 내 유량, 수분, 온도를 측정하는 센서로써 RS-485 인터페이스를 이용하여
유무선 통합 컨트롤러 (nexPia COM)로 데이터를 전송합니다. 해당 기기의 규격사양 및 기능은 다음과 같으며
고객 적용환경 및 요구사항에 따라 사양 및 기능의 변경이 가능합니다.

제품 패키지 구성

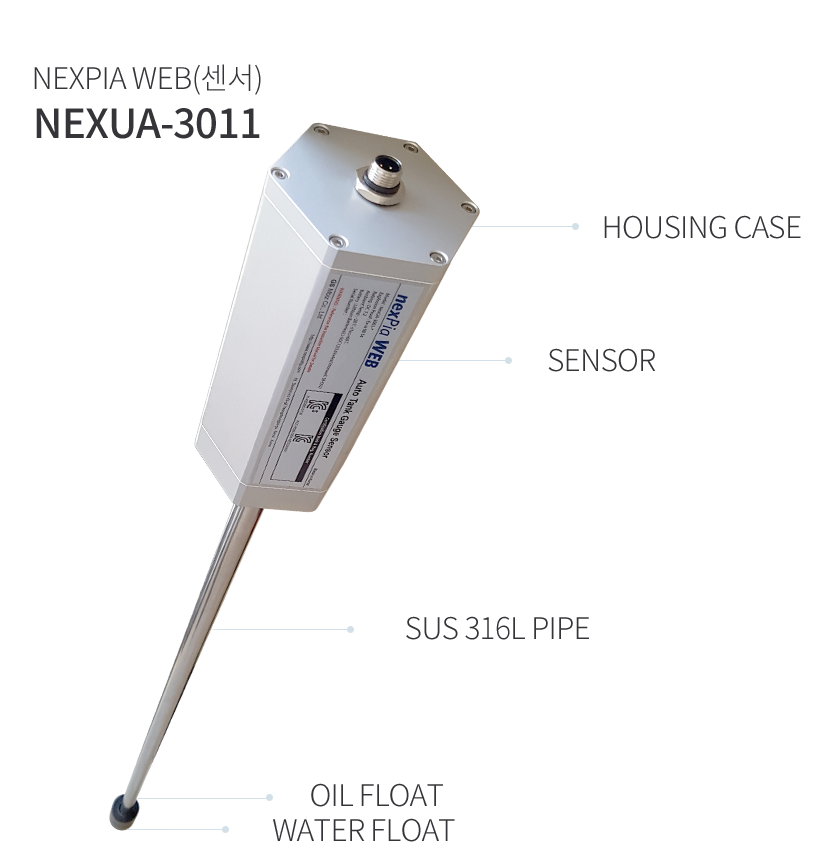

1. Housing Case, 2.Sensor, 3.SUS 316L Pipe, 4.Oil Float, 5.Water Float

제품별 상세내역

nexPia TLG 유선센서

nexPia TLG 유선센서 제품명&모델명&기능
제품명	nexPia WEB - Wired
모델명	NexUA - 3011
주요기능	유량, 수분, 온도 Sensing 유류플롯/수분플롯/센싱함체로 구성 센싱 데이터는 유무선 통합 컨트롤러 (nexPia COM)로 전송 - RS-485 인터페이스를 이용한 데이터 송신

Specification

Specification
지원탱크수량	최대 50기	소모전류	46mA 이하	송신출력	-
센싱방식	Magnetostrictive Technology(유량, 수분)	데이터 송신방식	RS-485 인터페이스를 이용한 데이터 송신	지원 안테나	-
정밀도	0.2mm	무선변조방식	-	안테나 이득	-
Housing 재질	Anodized AI	주파수 범위	-	안테나 임피던스	-
Float 재질	Stainless Steel	지원채널	-	주요인증	본질안전인증, KC인증
전원방식	상시 전원(DC 9V, 1A)	Data Rate	250Kbps

유무선 통합 컨트롤러

유무선 통합 컨트롤러 제품명&모델명&기능

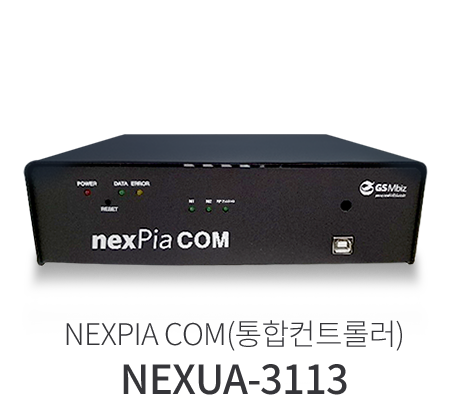

제품명	nexPia COM
모델명	NexUA - 3113
주요기능	nexPia 유선센서(nexPia WEB-Wired) 로의 전원 공급 및 데이터 수신 - RS-485 인터페이스를 이용한 데이터 수신 nexPia 무선센서(nexPia WEB-Wireless) 로의 데이터 수신 - 무선 Zigbee 통신방식을 이용한 데이터 수신 센싱 데이터는 유무선 통합 컨트롤러(nexPia COM)로 전송 - 무선 Zigbee 통신방식을 이용한 데이터 송신 - A Type USB를 이용한 데이터 송신

Specification

Specification
전원방식	상시전원(DC 9V, 300mA)	무선변조방식	Direct Sequence Spread Spectrum	지원 안테나	다이폴 안테나
소모전류	30mA	주파수 범위	2405MHZ ~ 2480MHZ	안테나 이득	6dBi 이하
데이터 수신방식	RS-485 인터페이스를 이용한 데이터 수신 / 무선 Zigbee 모뎀을 이용한 데이터 수신	지원채널	16 Channels	안테나 임피던스	50ohm
데이터 송신방식	A Type USB를 이용한 데이터 송신 / 무선 Zigbee 모뎀을 이용한 데이터 송신	Data Rate	250Kbps	주요인증	본질안전인증, KC인증

TLG Manager Program

Oil Tank Level Monitoring
- Graphic & Text 기반의 탱크 & 유종 별 실시간 재고 모니터링
  ( 유종, 높이, 재고, 드럼, 수분, 온도, 배터리,메시지 )
- 실시간 이벤트 알람 사운드 및 아이콘 ( 넘침경보, 부족경보,
  수분알람, 배터리 )
Oil Tank Sales Reporting
- Graphic & Text 기반의 탱크 & 유종 별 판매량 리포팅
- 일자 별 판매량 조회
자료조회
1. 입고가능량 조회
2. 원격접속 모니터링
3. 재고량 조회
4. 마감자료 조회
5. 전송자료 조회
환경설정
- nexPia Manager 구동을 위한 주요 지표 설정
- 설정 요약정보 Display
- 통신, 장비, 탱크, 유종, 주유소, 마감, 탱크 테이블 등 주요
  정보의 설정
시스템 관리
1. 이벤트 관리
2. 데이터 관리
3. 메모리 관리
4. 사용자 관리
Oil Tank Event Reporting
- nexPia Manager 실시간 시스템 이벤트 리포팅
- 탱크 별 실시간 이벤트 리포팅

TOMS(TLG-Online Management System)

효율적인 유류 자산관리 nexPia TLG 에서
해결해 드립니다

효율적인 입고관리
WEB
(유무선센서)
COM
(정보수집기)
TOMS
온라인서비스
SMS 서비스
1. 수분유입 감지
2. 염침 감지
3. 유지보수 현황 정보
4. LOW 배터리 감지
5. 입고 현황 정보
6. 기타 부가정보
TLG 온라인관리
1. 실시간 탱크 모니터링
2. 자동탱크 테이블 관리 제공
3. 재고 / 판매 정보 제공
4. 탱크관리일지 제공
5. 수분감지 / 온도변이
  이력 제공
6. 기타 부가정보
체계적인 유지보수 서비스

nexPia TLG 온라인 서비스 소개

주유소 TLG 시스템 → nexPia TLG 온라인 관리 서비스 (1.실시간 재고/수분/온도 모니터링 2. 납품 각종 통계자료 및 이력조회 3. 원격자 접속서비스) → 주유소 관리자 온라인접속

무중단 TLG 모니터링 및 안전재고 관리
유류자산관리의 투명성 확보
효율적인 유류자산관리로 합리적 재고관리

Anywhere, Anytime 온라인 접속
사고예방 및 사후 이력관리 용이

TLG 유선센서 설치

STEP 1맨홀 내 수분 제거
- 맨홀 오픈 후 맨홀 내부 수분을 제거
STEP 2센서 설치공간 확인
- Sensor(nexPia WEB) 설치 공간
  유무를 확인한다.
- 닛플 OR 소켓이 있을 경우 STEP 6는
  생략한다.
STEP 3주유관 내 유류 탱크 이동
- 주유관이 있는 경우, 모든 주유관의
  뚜껑을 열어 주유관 내 유류를 탱크로
  이동시킨다.
- 배관상태 노후화 시 관리자의 확인을
  받는다.
STEP 4주유관 및 내부 맨홀 분리
- 주유관을 분리하고 내부 맨홀을
  분리한다.
STEP 5내부 맨홀 천공작업
- 분리된 내부 맨홀 천공작업을 위해
  Station 외부 안전장소로 이동한다.
- 안전표지판 및 분말소화기를 비치한다.
- 가스 집합장치를 이용하여 천공작업을
  진행한다.
STEP 6닛플 용접
- 내부 맨홀에 천공된 홀에 닛플을 끼워
  넣은 후 용접한다.
STEP 7주유관 및 내부 맨홀 재설치
- 주유관 및 내부 맨홀을 분리 역순으로
  재설치 한다.
- 주유관 및 내부 맨홀 재설치 후 누유
  여부를 관리자에게 확인 받는다.
STEP 8nexPia WEB 설치
- Sensor(nexPia WEB)를 탱크와
  수직이 되게 설치하고 배터리를
  장착한다.
STEP 9주유기 배관 확인
- Sensor(nexPia WEB) 설치 완료 후
  주유관이 올바르게 설치되었는지
  주유기 시험을 진행하고 관리자의 확인을
  받는다.

COM 유무선 통합 컨트롤러 설치

nexPia COM 설치

Sensor(nexPia WEB)의 타입이 유선인 경우 Controller(nexPia COM)를 Station내에 추가로 설치한다.
유류탱크와 Station 사무실 간 여유배관을 통하여 케이블 포설한 후 Sensor(nexPia WEB)와 Controller(nexPia COM)를연결한다.

TLG는 선택이 아닌 필수입니다.

위험물안전관리법(시행 2017.7.26) [법률 제14839호, 2017.7.26. 타법개정] 제5조(위험물의 저장 및 취급의 제한)의 규정에 의한 제조소들의 위치, 구조 및 설비의 기준 중 옥내탱크저장소,
지하탱크저장소에는 위험물의 양을 자동적으로 표시하는 장치를 필히 설치해야 합니다.

상세법규 위험물안전관리법 시행규칙 – 제31조(옥내탱크저장소의 기준), 제32조(지하탱크저장소의 기준)
